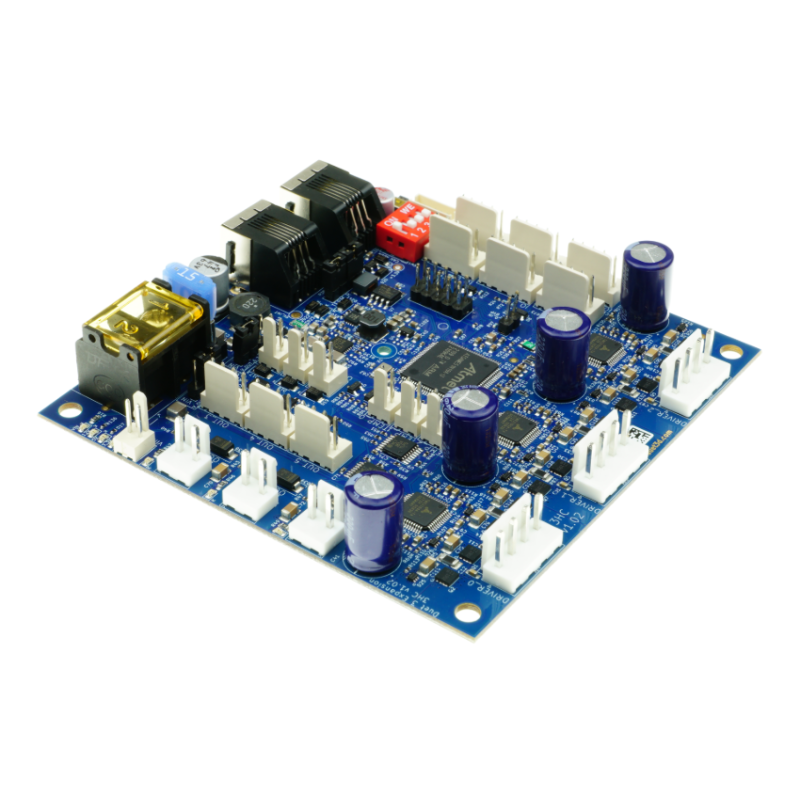

Duet3D Duet 3 Expansion Board 3HC

Die Duet 3 Erweiterungsplatine bietet eine umfassende Lösung mit fortschrittlichen Funktionen, hoher Stromkapazität und CAN-FD-Konnektivität für Duet 3 Hauptplatinen. Kombinieren Sie eine dieser Erweiterungsplatinen mit einer Duet 3 Hauptplatine 6HC oder einer Duet 3 Mini 5+, um die Kontrolle über 3 Hochstrom-Schrittmotortreiber, 3 Hochstromausgänge, 6 Lüfter und 6 Ein-/Ausgangskanäle zu erhalten. Darüber hinaus können weitere Erweiterungsplatinen 3HC, Toolboards und Erweiterungsplatinen 1XD über den CAN-FD-Bus hinzugefügt werden, um das Design Ihrer Maschine vollständig anzupassen.

HIGHLIGHTS:

Prozessor:

• Leistungsstarker 32-Bit-Atmel ARM Cortex-M4F-Mikrocontroller mit einer Taktfrequenz von bis zu 120 MHz.

Konnektivität:

• CAN-FD-Bus für die Verbindung mit Duet 3 Hauptplatinen (kompatibel mit Duet 3 Mainboard 6HC und Duet 3 Mini 5+).

Schrittmotortreiber:

• 3 Hochstrom-Schrittmotortreiber TMC2160/5160 mit den neuesten Funktionen von Trinamic. Maximale Stromstärke des Motors von 6,3 A Spitze pro Phase (4,45 A RMS).

Hochstromausgänge:

• 3 PWM-Ausgänge mit 5A für Extruder und ähnliche Anwendungen.

Mittlere Stromausgänge:

• 6 durch PWM steuerbare Ausgänge für Lüfter oder andere Anwendungen. Davon unterstützen 3 Lüfter mit 4 Drähten, einschließlich der Drehzahlerfassung.

Ein-/Ausgänge:

• 6 E/A-Anschlüsse mit einem Ausgangssignalpegel von 3,3 V und Eingängen, die bis zu 30 V tolerant sind.

Temperaturmessung:

• 3 Eingänge für Thermistor/PT1000.
• Unterstützung für zwei Temperatur-Daughterboards für bis zu 4 PT100-Sensoren oder Thermoelemente.

Versorgungsspannung:

• 12-48V (V1.02 und neuer), 12-32V (V1.01 und älter).

Optimieren Sie die Leistungsfähigkeit Ihres 3D-Druckers oder Ihrer CNC-Maschine mit der leistungsstarken Duet 3 Erweiterungsplatine. Entdecken Sie präzise Steuerung und eine Vielzahl von Funktionen, um Ihr Projekt auf die nächste Stufe zu bringen. Holen Sie sich Ihre Erweiterungsplatine noch heute!
